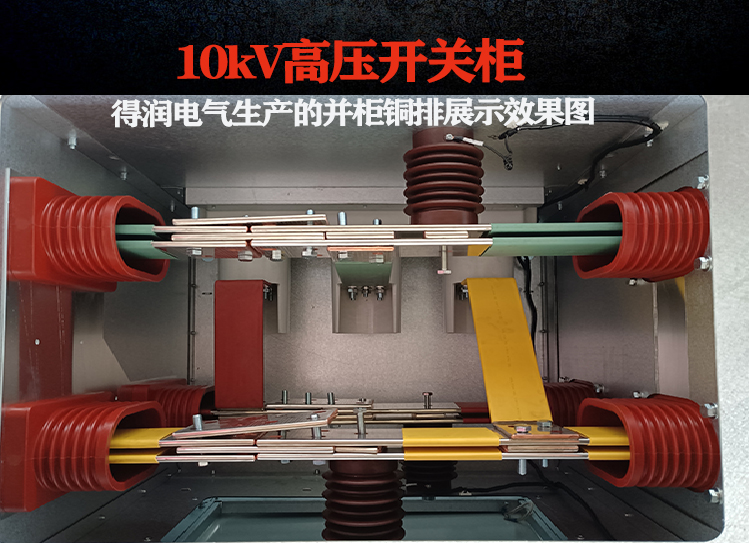

首先，明確一個概念：**“銅排并柜”** 通常指的是在安裝多臺高壓開關柜時，將相鄰柜體之間的主母線（銅排）通過可靠的連接件貫通連接起來，從而形成一個連續的、整體的母線系統。這個過程是開關柜“并柜”或“拼柜”的核心環節之一。得潤電氣作為一家多年專業生產高壓開關柜的廠家，今天聊一聊高壓開關柜銅排并柜的好處。

高壓開關柜銅排并柜，其主要好處體現在以下幾個方面：

### 1. 提高供電可靠性和靈活性

這是最核心的好處。

*   **形成連續母線系統**：并柜后，所有柜體的主母線連成一體，電能可以從任意進線柜分配到任意出線柜，實現了電能的靈活調度和分配。

*   **方便擴展**：當未來需要增加新的出線回路或設備時，只需在原有列柜的末端增加新的開關柜，并將其母線與原系統連接即可，擴容非常方便，無需改動原有母線結構。

*   **支持多種運行方式**：對于有雙電源或多電源的系統，貫通連接的母線可以更方便地實現電源之間的切換和互備，提高供電可靠性。

### 2. 優化電氣性能

*   **降低連接阻抗**：專業的并柜連接件（如絕緣套管、連接螺栓等）經過設計，能夠確保柜間母線連接的緊密性和足夠的接觸面積，從而有效降低接觸電阻和整個回路的阻抗。

*   **減少發熱**：連接阻抗降低，意味著在通過大電流時，連接點的功率損耗（I²R）減小，發熱量也隨之降低，提高了系統的運行效率和安全裕度。

*   **改善動熱穩定性**：堅固可靠的連接使整個母線系統的機械強度（動穩定）和耐受短路電流的能力（熱穩定）得到增強。

### 3. 增強機械穩定性和整體性

*   **形成整體結構**：銅排并柜連接與開關柜之間的機械連接是同步進行的。堅固的母線連接進一步增強了整列開關柜的結構剛性，使多臺柜子形成一個穩固的整體，減少因外力（如地震、誤操作沖擊）導致柜體移位或變形的風險。

*   **減少振動和噪音**：穩定的連接可以減小大電流通過時產生的電動力所帶來的振動和噪音。

### 4. 節省空間和成本

*   **緊湊布局**：相比于每臺柜子獨立并通過電纜連接的方式，并柜采用母線直接貫通，結構非常緊湊，大大節省了配電室的占地面積。

*   **減少外部電纜**：柜與柜之間的電力傳輸通過內部母線完成，避免了使用大量昂貴的高壓電力電纜和電纜頭，既節省了材料成本，也減少了潛在的故障點（電纜頭是常見故障點之一）。

### 5. 便于維護和監控

*   **布局清晰**：整列柜子的主母線通道清晰明了，便于運維人員理解和操作。

*   **集中監測**：相關的母線測溫、絕緣監測等裝置可以集中安裝和監控，更方便地掌握整個母線系統的運行狀態。

### 需要注意的關鍵點（為了實現這些好處的前提）

雖然好處很多，但所有這些優勢都建立在 **“正確、規范地安裝和連接”** 的基礎上。如果施工不當，好處就會變成隱患：

1.  **安裝工藝要求極高**：

    *   **接觸面處理**：連接接觸面必須平整、清潔，通常要求鍍銀或搪錫，以防止氧化，降低接觸電阻。

    *   **緊固力矩**：連接螺栓必須使用扭矩扳手，按照廠家提供的精確扭矩值進行緊固。過松會導致接觸電阻增大、發熱；過緊會導致金屬蠕變，同樣會使接觸電阻變大。

    *   **對中度**：相鄰兩柜的母線中心必須對準，錯位會導致機械應力，影響連接可靠性和絕緣性能。

2.  **必須做好絕緣**：連接后的母線部分必須用絕緣套管或隔板完全包裹隔離，確保相間和對地的安全距離，防止發生短路或放電。

3.  **考慮熱脹冷縮**：長距離的貫通母線需考慮熱脹冷縮效應，有時需要設置 **“溫度補償單元”**（如軟連接段），以避免巨大的熱應力損壞設備或影響連接可靠性。

### 總結

**高壓開關柜銅排并柜是構建現代化、高可靠性配電系統的標準做法。** 它通過將單個開關柜單元集成為一個連貫、強大的整體供電系統，帶來了**高可靠性、靈活性、優良電氣性能、機械穩定性和經濟性**等多方面的顯著優勢。然而，這些優勢的實現極度依賴于**專業的設計、嚴格的安裝工藝和規范的后期維護**。得潤電氣生產的高壓開關柜在每次出廠前都會進行銅排并柜工藝，不僅讓得潤電氣高壓開關柜產品在質量上可靠，還可以在銅排上標上記號，大大減少現場安裝人員選擇銅排安裝時間。
