快收藏B柜（Blokset）低壓柜的詳細介紹
1．概述：

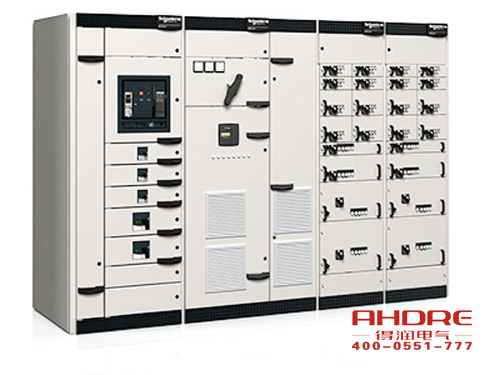

Blokset型低壓成套開關設備（以下簡稱Blokset型低壓柜）是采用施耐德電氣公司的技術，兼顧固定柜和抽屜柜的優點。Blokset型低壓柜由低壓配電柜（或稱動力中心PC）和馬達控制中心（MCC）、電容補償柜等組成。適用于交流50～60Hz，額定電壓690V及以下的控制、配電系統，適用于電廠、電站、工礦企業等電力用戶，作為動力配電、電動機控制、無功電容補償及照明等配電設備的電能轉換、分配和控制之用。
2．性能特點：
1．多樣化的柜型針對不同的應用：D型配電柜、Dc型電容補償柜、 Mf型固定
式馬達控制中心、Mw型抽屜式馬達控制中心、Ms型變頻器和軟啟動器柜、
C型配電箱
2．合理化的尺寸和內部布置，減少占地面積 。
3．功能單元采用模數化的設計，組合方便，互換性強。主電路和輔助電路連接 方便快捷。
4．抽屜柜可以混裝PC、MCC單元。
5．柜體可以并排或者背對背放置 。
6．電纜可以從頂部或者底部進出。
7．主母線方式靈活，可以是單母線或雙母線,并可置于柜的頂部 、中部、底部
8．母線/電纜/元件/輔件各個區域獨立安全。
9．抽屜在接通/試驗/斷開/抽出位置均有聯鎖鎖定。
10．抽屜模數靈活，可選擇2M、4M/2、3M、4M、6M、9M等。
11．所有零件均為標準設計，保證產品的互換性和質量穩定性。工藝精良，外形美觀。
12．施耐德的先進技術及質量保障。
3．技術性能參數：
序號 | ||
1 | 額定絕緣電壓 | 1000V AC |
2 | 額定運行電壓 | 690V、400V AC |
3 | 額定頻率 | 50 Hz |
4 | 主回路1min工頻耐壓 | 2.5 kV |
5 | 主回路峰值耐壓 | 12 kV |
6 | 過電壓類別 | III級 |
7 | 主母線額定電流 | 至6300A |
8 | 配電母線額定電流 | 800～2500A |
9 | 主母線額定短時耐受電流 | 至100 kA /1s |
10 | 主母線峰值耐受電流 | 至220 kA |
11 | 配電母線額定短時耐受電流 | 至80 kA/1s |
12 | 配電母線額定峰值耐受電流 | 至176 kA |
13 | 外殼防護等級 | IP30/IP41/IP54 |
14 | 執行標準 | IEC60439－1、GB7251.1 |
溫馨提示： 以上是關于施耐德授權柜型 B柜（Blokset）的詳細介紹， 產品由安徽得潤電氣技術有限公司為您提供，如果您對安徽得潤電氣技術有限公司產品信息感興趣，可以電話聯系我們400-0551-777！
